Эшелонированная защита
Для создания максимально эффективной системы противодействия БПЛА самолетного типа рекомендуется применение комплексов направленного подавления «Щит+», обеспечивающих одновременное воздействие на: сотовые каналы связи, спутниковые навигационные сигналы (GNSS), а также комплексов дезориентации БПЛА направленного действия «Щит20М».
Система защищает:

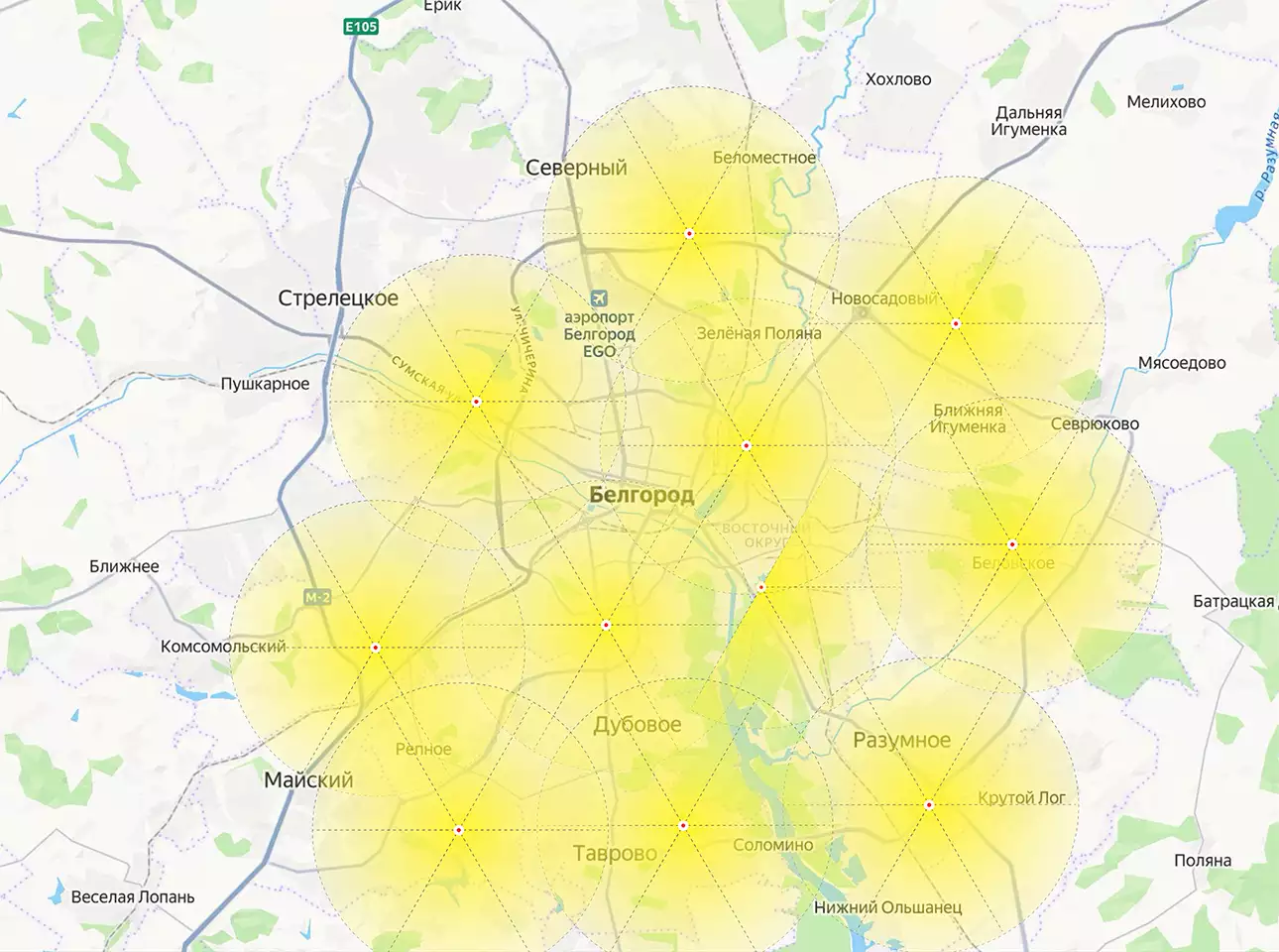

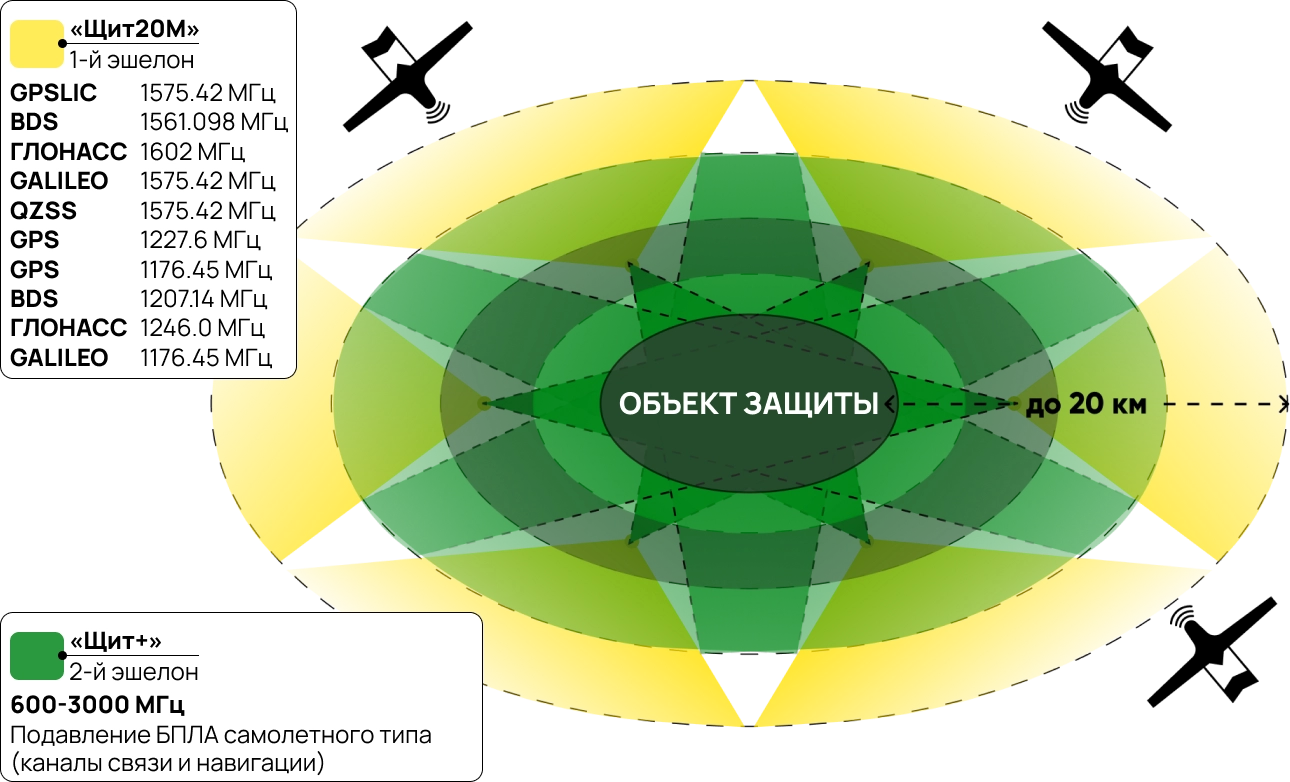

Схема работы
Принцип работы
Беспилотный летательный аппарат двигается в сторону объекта, который защищает «Щит20М». Примерно за 20 км ЦРПА-антенна, которая установлена на данном беспилотнике, начинает получать некорректные данные с комплекса «Щит20М» о его местонахождении.
Появляется несколько вариантов развития ситуации:
Беспилотник принимает эти координаты и начинает двигаться от объекта воздействия в противоположную сторону от подмены GPS-координат. До того момента, когда он отловит GPS либо другую систему позиционирования, он двигается по точкам, которые ему подставляет «Щит20М». После отлова правильной системы координат, при выходе из зоны воздействия «Щит20М», беспилотник начинает лететь на точку, которую фактически прошел у себя в программе. Тем самым он обходит объект воздействия и летит далее по правильной системе координат.
Второй вариант развития при воздействии «Щит20М». Беспилотный летательный аппарат с ЦРПА-антенной выясняет, что ему подменены координаты некорректно, и уходит на инерциальную систему движения либо включает OFD-модем. В данном случае инерциальная система позволяет ему двигаться в зоне подмены координат прямо и по высоте.
На рубеже 5-10 км вступает в действие второй эшелон защиты «Щит+». Он полностью блокирует прием ГНСС-координат, а также блокирует всю сотовую связь, которую может использовать беспилотник для продолжения движения в режиме FPV, и частоты управления.
В данном случае беспилотник может повести себя двумя способами: у него включается режим FAILSAFE, он начинает кружить, но комплекс «Щит+» расположен таким образом, что его воздействие на территории Тольятти в основном начинается со стороны р. Волги. Беспилотник начинает кружить и набирать высоту для отлова GPS-координат либо проходит мимо на инерциальной системе по магнитометру и барометру.
БПЛА самолетного типа («Лютий», «Mugin-5Pro», «PD-2» и аналоги) входит в зону ответственности системы.
Результат применения

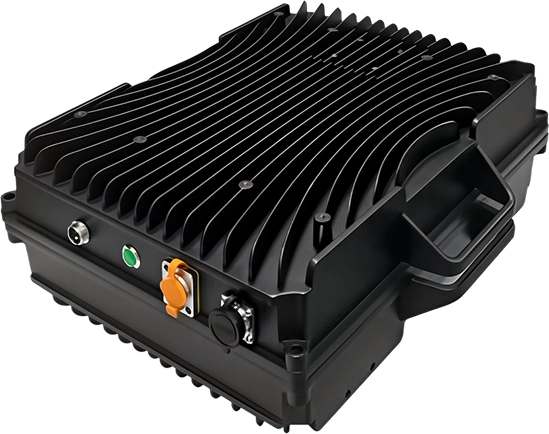

Щит20М
спутниковых систем, оборудование
дезориентации БПЛА
Комплекс дезориентации БПЛА самолетного типа «Щит20М» устанавливается в первом эшелоне защиты. При подлете к защищаемой территории, «Щит20М» отправляет на приемники ГНСС сигналов беспилотника подмену координат местоположения БПЛА. Беспилотник пытается восстановить связь со спутниками и определить свое местоположение, а также используется загруженные карты и нейронные сети.
Беспилотный летательный аппарат двигается в сторону объекта, который защищает «Щит20М». Примерно за 20 км CRPA-антенна, которая установлена у беспилотника, начинает получать некорректные данные с комплекса «Щит20М» о его местонахождении.

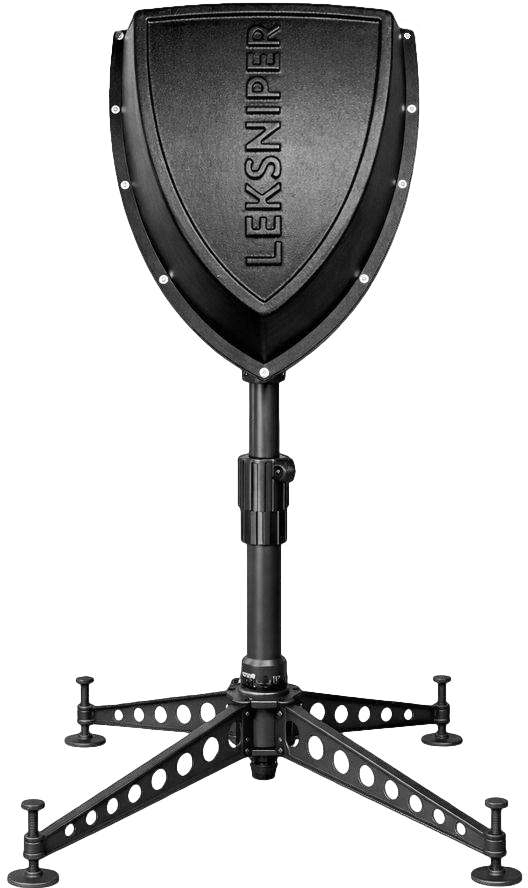

Щит+
Для создания максимально эффективной системы защиты на объекте от БПЛА самолетного типа: «Лютий», «Mugin-5Pro», «PD-2» и аналогов, рекомендуем разместить комплексы подавления направленного действия «Щит+», которые одновременно подавляют сигналы сотовой связи и ГНСС сигналы спутниковой связи.
